  簡介：柔性夾具工裝是一種可以自由組合的夾具，可適應不同的工件形狀，幾套工裝夾具系統 可以替代大量成本的專用工裝夾具

三維焊接夾具 是將焊件準確定位和 夾緊，便于焊件進行裝配和焊接、保證焊件結構精度方面要求的工藝裝備。
三維柔性組合焊接夾具的優越性能：

1、三維柔性組合焊接夾具的經濟性
柔性夾具工裝是一種可以自由組合的夾具，可適應不同的工件形狀，幾套工裝夾具系統 可以替代大量成本的專用工裝夾具，使用該柔性工裝后，可以省去因產品變化而投入的專用工裝夾具的費用和時間。在多品種、多規格、個性化的汽車生產中，它的經濟性尤為明顯。國外有數據表明，9套以上專用焊接夾具的成本(我國5～6套) 超過一套柔性夾具工裝。目前我國汽車制造企業每年zeng加幾十套專用焊接夾具是很常見的，選用柔性夾具的經濟性顯而易見。

2、三維柔性組合焊接夾具的柔性化

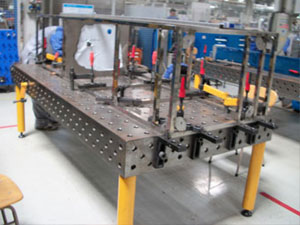

柔性組合工裝平臺可以在三維空間進行組合。標準化、模塊化夾具系統在安裝、調整和夾緊工件中地體現了它的通用性功能，在大型工件的焊接上，該 點 突出。柔性化的另一面體現在操作簡便，可以實現傻瓜式操作。在工裝平臺和標準模塊上，所有以 12.5mm和25mm為倍數的尺寸均可直接找到，再配上少量的調整片，可以 方便地準確定位。

3、三維柔性組合焊接夾具的jing確性
柔性組合工裝的所有模塊加工精度均較，工作平臺在2000mm的范圍內確保定位孔的位置誤差在±0.1mm以內，完全可以滿足焊接加工的需要。在裝配或焊接過程中，使用定位塊、連接塊、夾緊器和支撐塊，能夠?qū)ぜing確定位，需要裝配或焊接的工件可以被穩定地固定在各個定位點或定位面上。如果工件本身的幾何尺寸不準確，也可以很快被檢測出來，在初加工工序中便被消除。

4、三維柔性組合焊接夾具的重復性

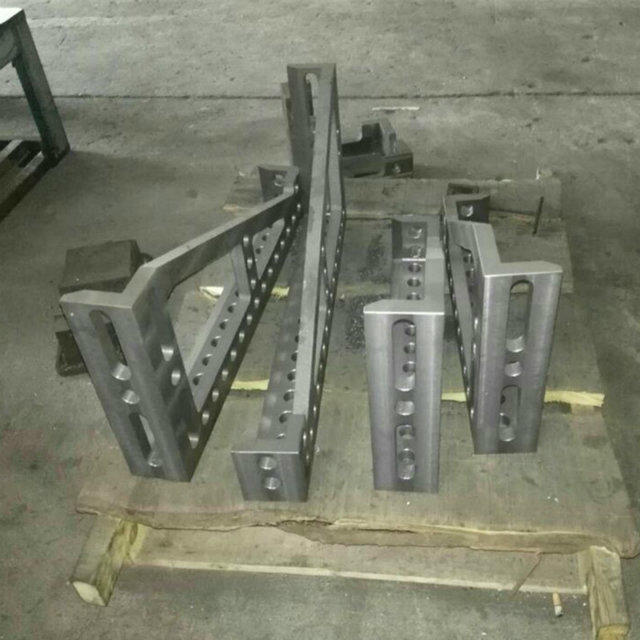

柔性夾具的所有模塊都使用CAD及Pro/E設計系統，可以 簡便地對樣件進行模擬裝配，jing確的模塊尺寸能保證裝配精度。

5、三維柔性組合焊接夾具的耐用性
在工裝平臺和模塊結構設計中，充分考慮了使用剛性和強度的要求，每個標準的2000mm×1000mm的工作平臺載重量可達10t，并能保證其重復定位和夾緊的精度。工裝平臺和模塊的表面經過 殊處理，使焊接時產生的飛濺不容易粘在其工作表面。定位件、支撐件和鎖緊銷表面經過淬火處理，使其不易磨損、經久耐用
